Entretien courant de votre Digue


Dossier 11 - Remplacement des 4 joints pour les baies en plexiglass et arrondies
de l'ensemble panoramique.

sur les gammes "Panoramic" de 1960 à 1963 et "Welcome" de 1963 à 1970.

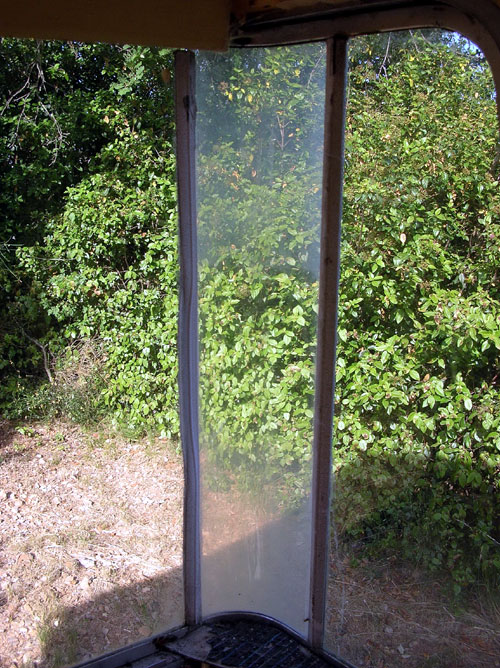

Ces joints en caoutchouc assurent l’étanchéité entre la vitre en matière plastique qui forme l’angle et les vitres latérales.


de 1960 à 1963
de 1963 à 1970

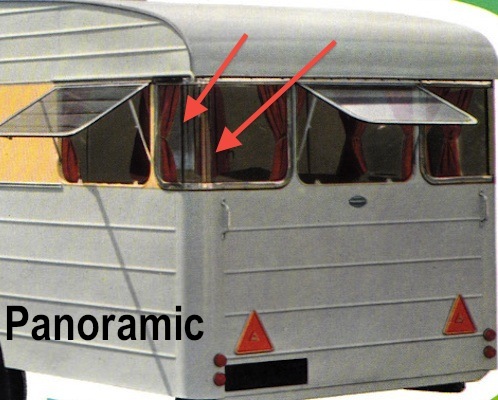

Ces 4 joints étaient noirs sur les "Panoramic"

Hauteur : 45 cm X 2,2 cm en largeur

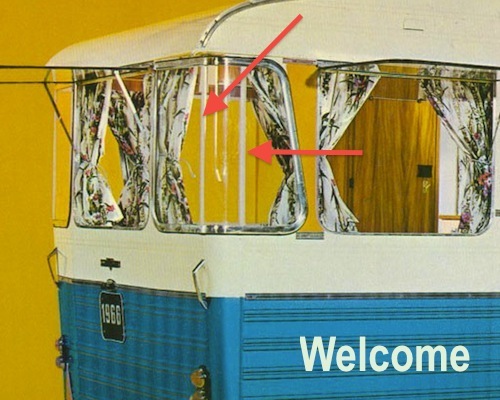

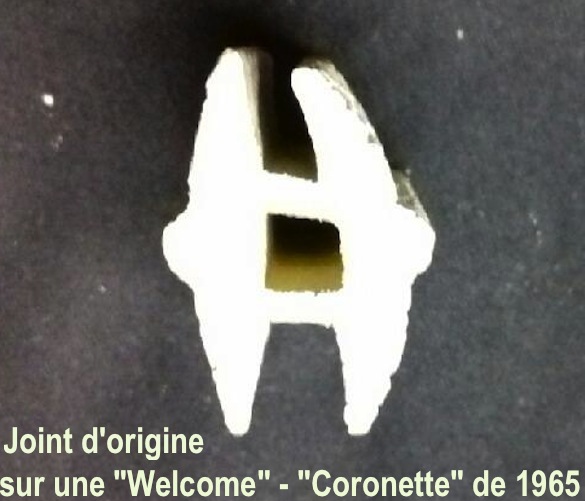

Ils étaient blancs sur les "Welcome"

Hauteur : 60 cm X 2,5 cm en largeur

Le plexiglass d'angle fait 3 mm d'epaisseur, les vitres font 4 mm et le joint d'origine fait 4 et 4 dans les 2 gorges.

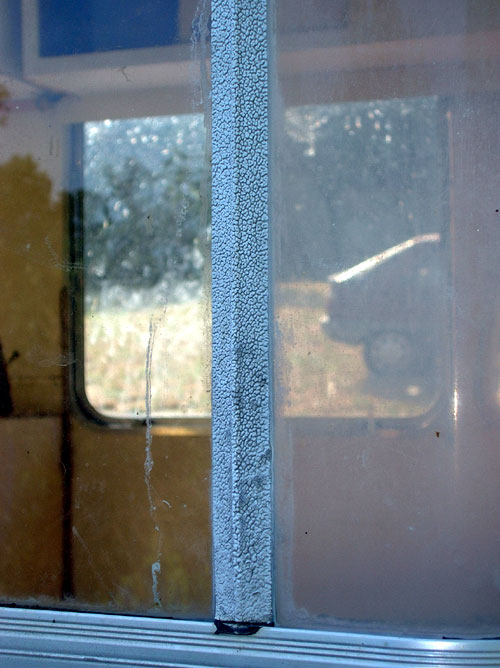

Ils ont subi les outrages du temps : craquelés, fendillés, rétrécits par le soleil ;

ils n’assurent plus l’étanchéité souhaitée et ils nuisent à l’esthétique de la caravane.

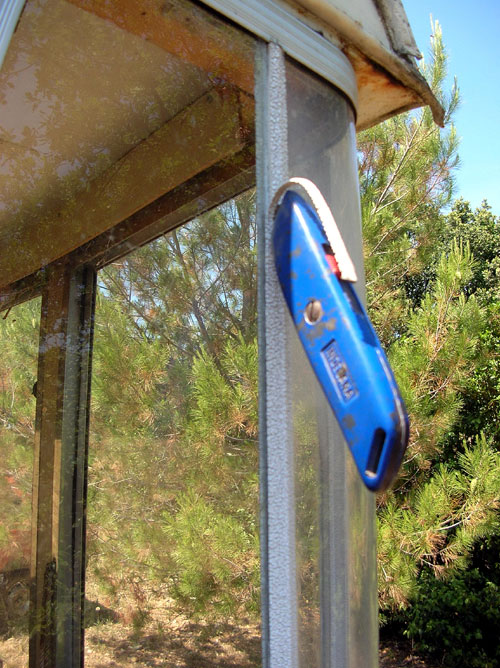

A l’aide d’un gros cutter, découpez verticalement la lèvre du vieux joint à l’extérieur, en prenant le bord de la vitre
latérale pour guide. Ne pas s'appuyer sur le bord de la vitre arrondie en matière plastique car elle est trop tendre
et il y a un risque de l’attaquer avec le cutter. Le joint pourra être retiré ensuite, par l’intérieur, sans rien démonter.





PRECAUTION A PRENDRE :

ne pas tirer, ne pas forcer sur le joint par l'extérieur, au risque de fendre le plexiglass d'angle.

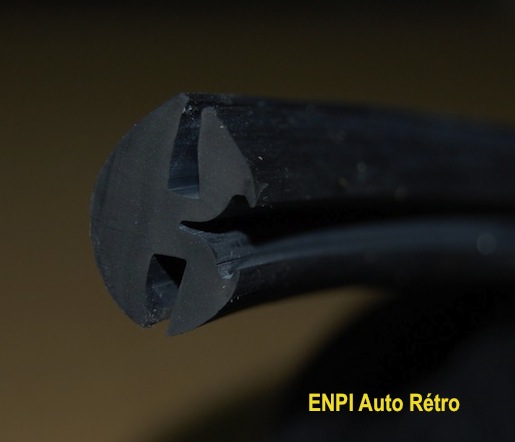

Ci-après, voici un joint de pare brise & de lunette arrière pour auto,

trouvé chez : enpi-rétro-auto.com et qui correspond.

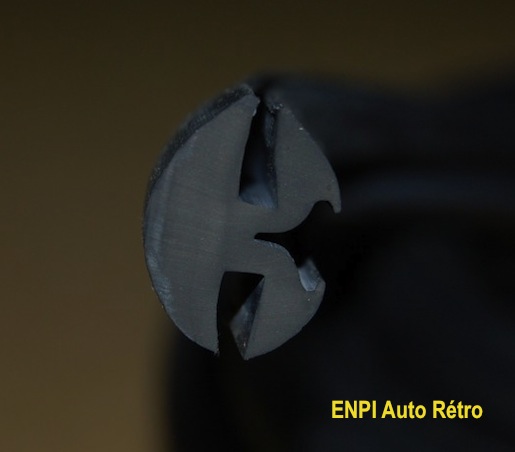

Il s'agit d'un joint en " H " (4mm / 4mm) référence 14370 (sans clé).

Ici : http://www.enpi-retro-auto.com/index.php?controller=search&orderby=position&orderway=desc&search_query=14370&submit_search=



Puis il faut commander la clé (ci-après)

Cette clé va venir bloquer, faire pression sur le joint.

Elle existe :

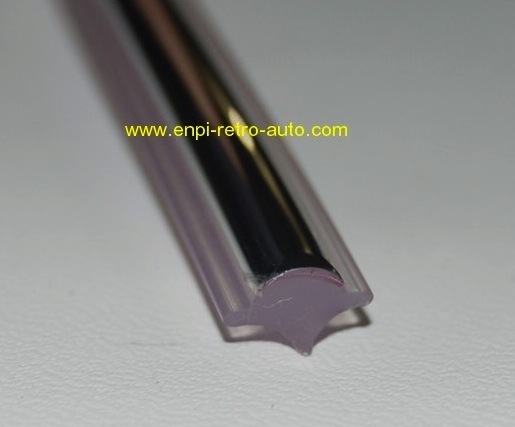

- chromée (référence 15500)

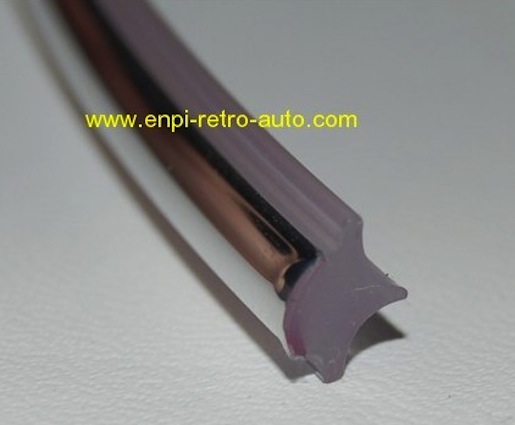

- ou en noire (référence 15327)

Ces 2 choix de modèles de clés sont indissociables et vont vérouiller le joint ci-dessus (14370).

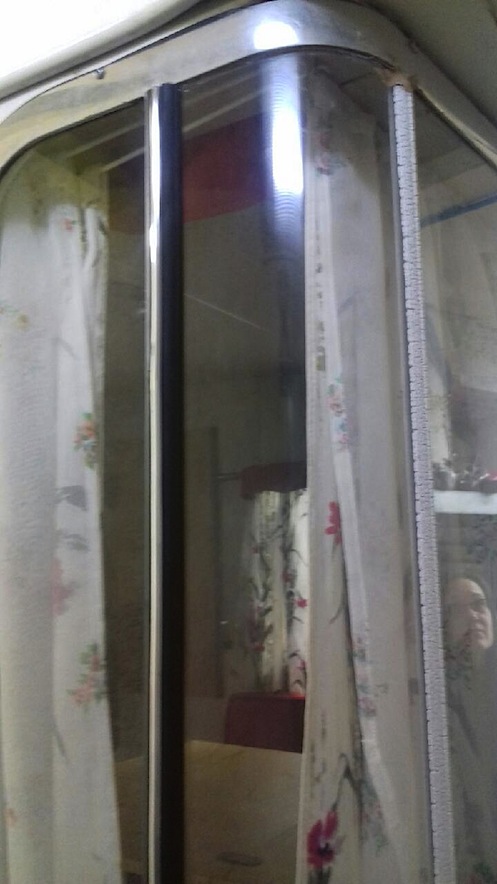

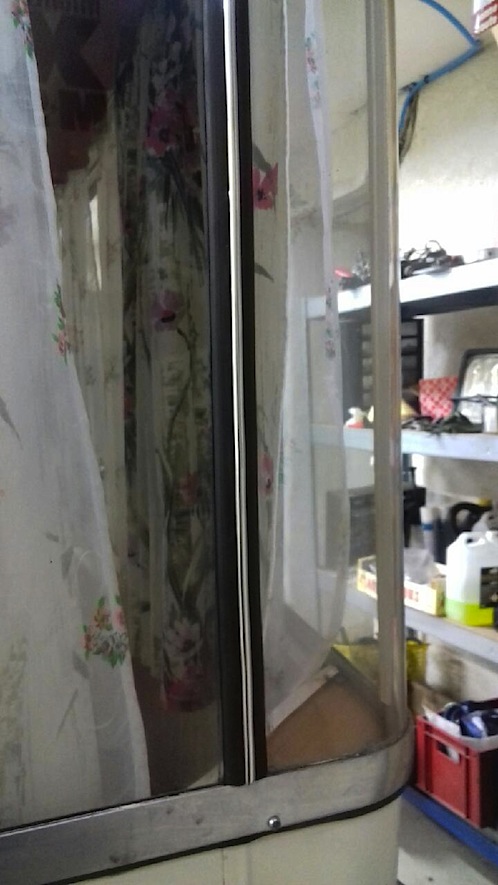

Les voici posés sur une Welcome, avec choix de la clé chromée.

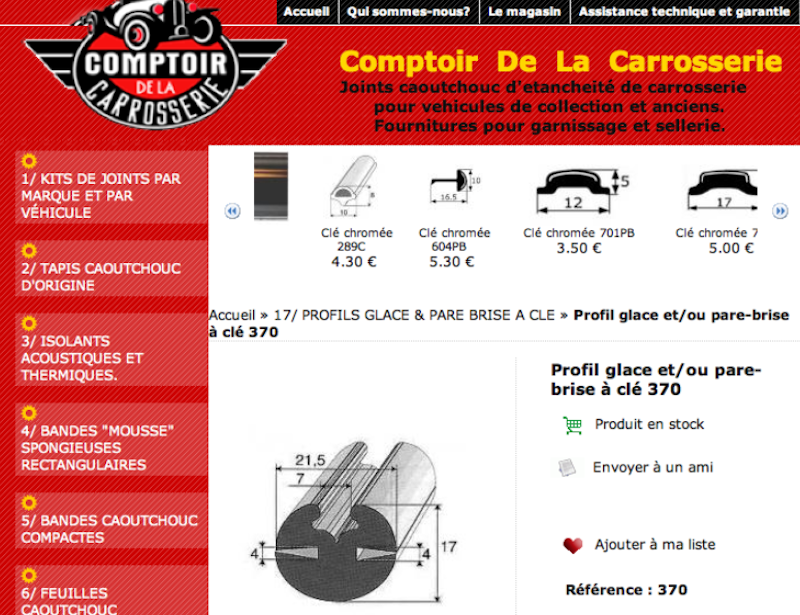

Une autre adresse, un autre lien utile :
http://www.comptoir-carrosserie.fr/profil-glace-etou-parebrise-xml-162-765.html

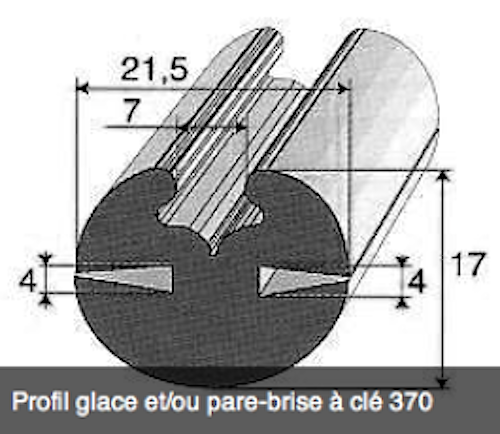

Profil (joint) glace et/ou pare-brise à clé réf. : 370

+ clé, indissociable avec le joint, en noire réf. : 270

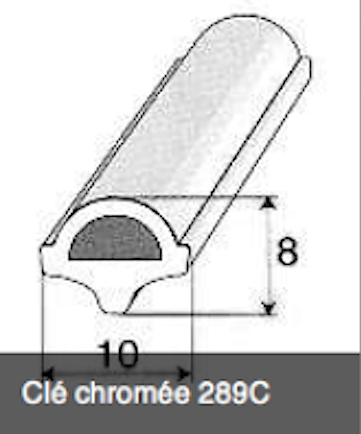

ou clé chromée réf. : 289C
